低压产品

LCS系列,标准型电容电抗+晶闸管投切模块组件

2022-03-21
产品介绍 产品参数

使用场合
- 谐波滤波无功功率补偿,可直接安装使用。
- 用于谐波污染严重的三相电网中无功功率的集中补偿。
-  使用场合谐波污染上限:U3 max.0.5%, U5 max. 5%,U7 max.4%。


组装元件
- 高负荷、充气式、低损耗、自愈式电容器,带过压力保护装置。
- 滤波电抗器,带温度监测,低损耗,全真空浸渍。带过温保护。
- CT2000系列 晶闸管投切模块。

质保期: 12个月
电抗率: 5.67%,7%,8%,14%
技术标准: EN60439-1、EN60831-1、IEC439-1
额定电压: 230~690V(每天8小时以内max. +10%),50/60Hz
安装条件: 室内安装。如需室外安装,欢迎垂询。高度不超过海拔2000米。如需更高,欢迎垂询。
7%-无功补偿与谐波治理电容电抗器组件选型
电容器Un=480V,过电流能力:1.5In(如需更高,欢迎垂询)

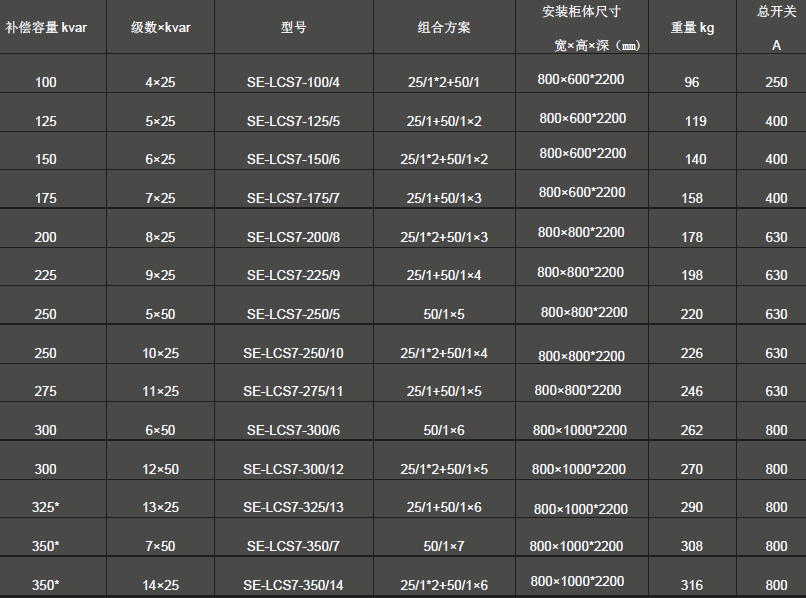

单柜组件选型表:


LCS系列----电容电抗+晶闸管投切模块组件

低压电容器

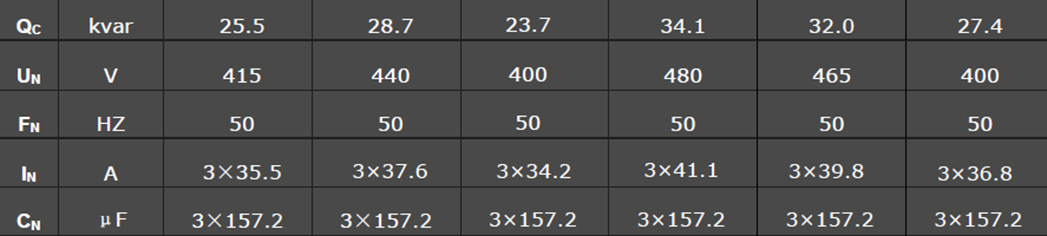

型号:SE- POWER CAP 2000 MKP-L 27.4/430/50  (400V输出25kvar)
用途:交流三相电力电容器,适用于谐波污染严重的无功功率集中或分散补偿
技术标准:EN60831-1/2、IEC60831-1/2、VDE0560-46/47


电容偏差:-5…+10%
损耗:0.25W/kvar
温度等级:-50/D>20kvar
湿度等级:C
防护等级:IP20
容许电压: 8h/d  530V;  30min/d    555V;  5min(max.200×) 580V ;  1min(max.200×)625V
连续过电流:1.5In
测试电压: UTT   1035V  AC/2S;    UTC  3.6KV  AV/10S
空气间隙:  16mm
爬电距离:  16mm
绝缘介质:金属化聚丙烯薄膜,干式自愈型
外壳材质:高强度铝制外壳,严密封装
浸渍:惰性保护气体填充
火灾负荷密度:84 MJ

低压电抗器
型号: SE- Reactor DV7%/50/400/50  (400V输出50kvar)
           SE-Reactor DV7%/25/400/50  (400V输出25kvar)
容量:50kvar  25KVAR
电压等级:400V
频率:50Hz
电抗率:7%
谐振频率:189Hz
电感:3×0.77mH
电感误差:±3%
线性度:1.8In  LLIN≥0.95LN
技术标准:EN6076、IEC60289
电流参数


功率损耗:205W
环境温度:40℃
绝缘等级:B
温度保护开关:125℃  开关电流:6.3A  节点直径:2.5mm2
测试电压: 线圈之间            3kv
                  线圈与铁芯         3kv
空气间隙:  16mm
爬电距离:  16mm
保护等级:  IP00

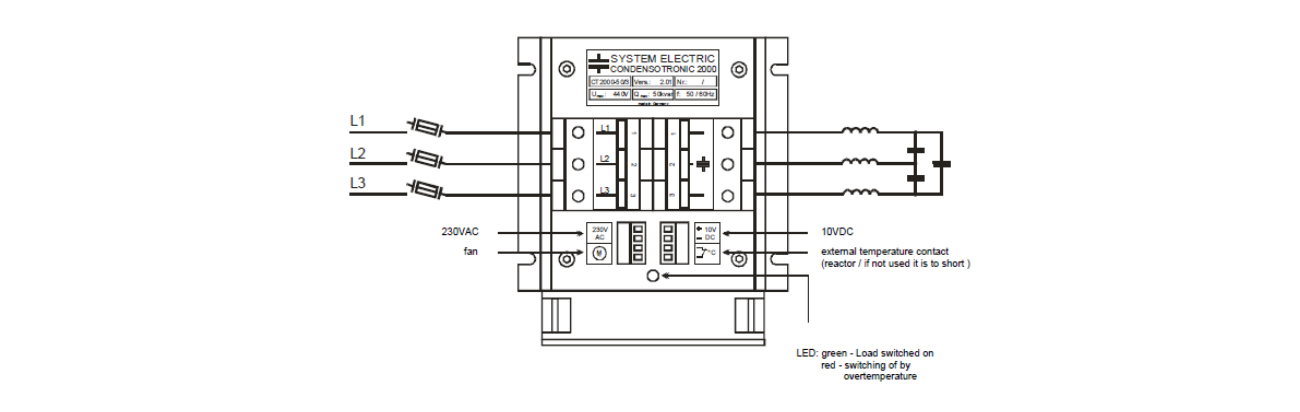

CT2000系列 晶闸管投切模块
型号: SE- CT2015-50/400/5  (额定容量50kvar)
用途:动态无功补偿、快速投切开关


特点:
1. 过零投切,响应速度为1~20ms。
2. 拥有多项德国标准技术。
3. 全浇铸结构,坚固耐用。
4. 内置冷却风扇,自动控制风扇启停。
5. 内置过温保护功能。
6. 集成一体化,体积小,安装方便。
7. LED 信号灯显示投切状态
8. 可触摸式安全连接技术,IP20。
9. 使用寿命为15 年以上。


技术参数:
额定电压: 400V
额定频率: 50Hz,60Hz
额定功率: 50kvar
额定电流: 72A
额定损耗: 216W
控制电压: DC10 ± 2V
控制电流: 35mA
指 示  灯: 亮-开关接通;灭-开关断开
温度范围: - 10~50℃
使用海拔: <2000m
风扇电源: AC220V
风扇功率: 22W
排  风 量: 165m3/h

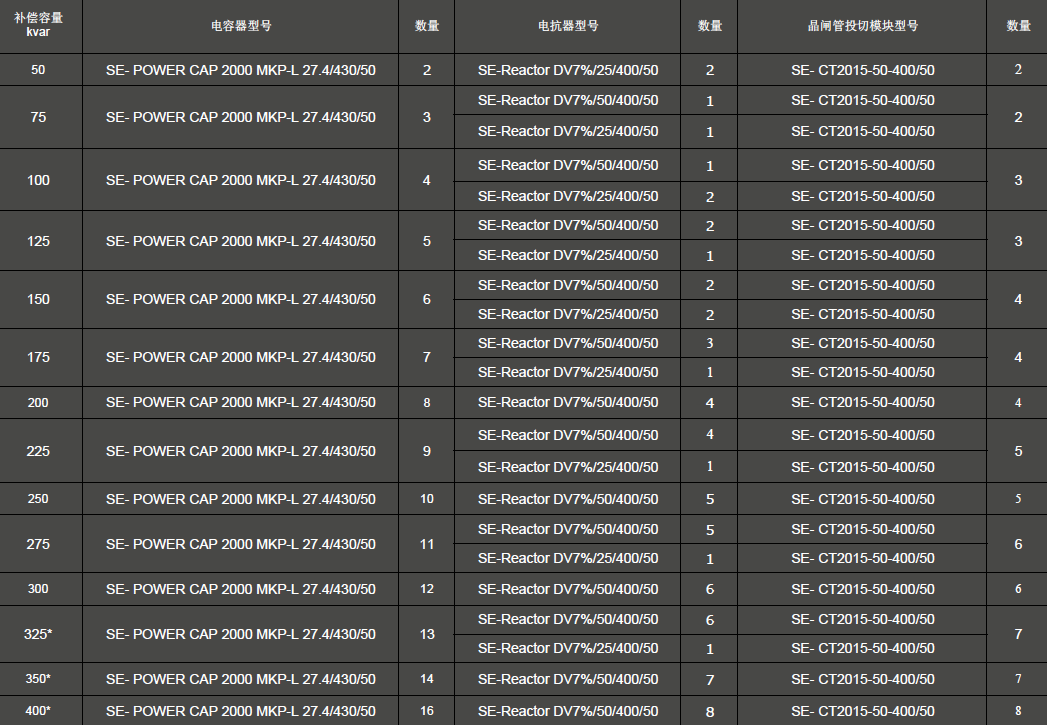

单体电容器、电抗器选型表


注:如需要,也可提供超强型电容电抗组合,相关技术参数见KE系列。
