CR05DH系列智能无功控制器

2022-03-21
产品介绍 产品参数

一、注意
电气设备应该让有资格的人员进行安装、操作、使用、维护。本说明书是针对经过培训的人员使用的操作手册,未按说明书使用操作而造成不良后果,赛通公司将不负任何责任。

二、装箱内容
·智能无功补偿监控终端(含插拔式端子排)
·随机物品包括:
·安装卡(2个)
·用户手册:在打开产品包装时,请仔细检查是否有损坏,如有任何损坏请及时通知赛通公司或赛通授权合作伙伴,并请保留损坏的外包装。如系赛通公司或赛通公司授权合作伙伴责任,将及时予以更换。
·本用户手册随大包装箱附送

三、安全预防
这一章包含安装、服务和维护电子设备之前所必须要遵循的一些安全提示,应当仔细地阅读并且遵循以下列出的安全提示要点。

警  告

电击、燃烧和爆炸的危险
·相关人员才能安装这个设备,并且要完整通读使用说明书之后。
·不要单独工作。
·产品安装前,请确认产品型号的正确性,预防对输出端口的损坏。
·控制器无功补偿输出端口分电平输出和继电器干接点输出两个型号产品,使用错误会对控制器无功补偿输出接口造成损坏。

·对此设备做检查、测试和维护之前,先要断开所有电源连接。
·对电源系统的设计要特别注意,考虑所有的电源,包括反送电的可能性。
·要使用正确调整电压的检测设备来确定所有的电源都已断开。
·当心潜在的危险,做好个人防护装具,仔细检查设备内的工作区域看是否有工具和其它遗留物体。
·当移除或安装面板时注意不要碰到电母线,避免操作面板上钉钉,以免造成个人伤害。
·这个设备的成功运行依赖于正确的处理,安装的操作。忽略基本的安装要求可能造成个人的伤害,也可能损坏电气设备或者其它物体。

不执行此说明将可能导致人身伤害。

技术支持
赛通联系信息:
技术支持热线:021-5281 3218
传真:021-5281 3228

此处所提供的信息并没有把所描述的设备的所有细节都包括在内,也没有把安装、运行和维修时可能碰到的情况都考虑进去。
如果你需要了解更多的信息,或遇到此处所含的信息无法解决的特殊问题,请同供应商联系。

环境条件
海拔高度:≤2500m
工作温度:-20℃~ +70℃
存储温度:-25℃~ +70℃
周围环境无腐蚀性气体,无导电尘埃,无易燃易爆的介质存在,安装地点无剧烈振动、无雨雪侵蚀。
工作电源范围: 220VAC  50HZ
重量:0.78Kg
测量方式:交流采样
测量电压:三相四线(0.4Kv 50Hz系统)
测量电流:0~5A或0~1A
测量功率因数:滞后0.200 ~ 超前0.200
测量谐波:数字方式显示


输入/出信号
无功补偿输出:静态型输出  250V 3A无源继电器干接点
动态型输出  DC12V 20mA/支路
输出功率需求>20mA/支路时,请向供应商联系解决方案,如输出过载使用,本机无功补偿输出端口内有过载保护,会导致DC12V降低,不能直接驱动需控制开关的可能。
报警输出:250V   3A  无源继电器干接点
通讯接口:RS-485
波特率:1200、2400、4800、9600、38400
地址:1~250

测量精度
电压:±0.5%          功率:±1.0%
电流:±0.5%          频率:±0.1%
功率因数:±1.0%
以上数据是根据预热10分钟后,以及1年内校准所得。

设置数据
过压门限U1:240V ~ 280V (出厂默认值为245V)
欠压门限U2:180V ~ 200V (出厂默认值为190V)
谐波电压门限:3% ~ 100%(出厂默认值为关闭0%)
谐波电流门限:3% ~ 100%(出厂默认值为关闭0%)
电流互感器CT:1 ~ 6000
投入延时:型静态(继电器干接点)输出:10秒 ~ 100秒(出厂默认值为10S)
                 型动态(电平)输出:0.1秒 ~ 100秒(出厂默认值为10S)
切除延时:型静态(继电器干接点)输出:10秒 ~ 100秒(出厂默认值为10S)
                 型动态(电平)输出:0.1秒 ~ 100秒(出厂默认值为10S)
目标COS:容性,800~1.00~0.800感性 (出厂默认值为0.95感性)
投入门限:0.5 ~ 1.5(出厂默认值为1.0)
切除门限:0.0 ~ 1.0(出厂默认值为0.2)

五、安装

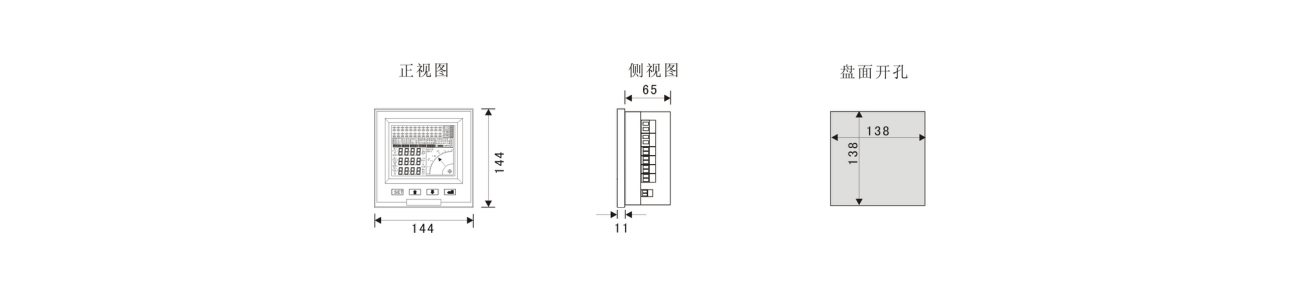

控制器外形尺寸:

本设备为嵌入式安装,上下两侧各有一个固定卡附件,将附件卡入本设备,拧紧螺丝,即把本设备固
定在配电屏上。

六、接线方式

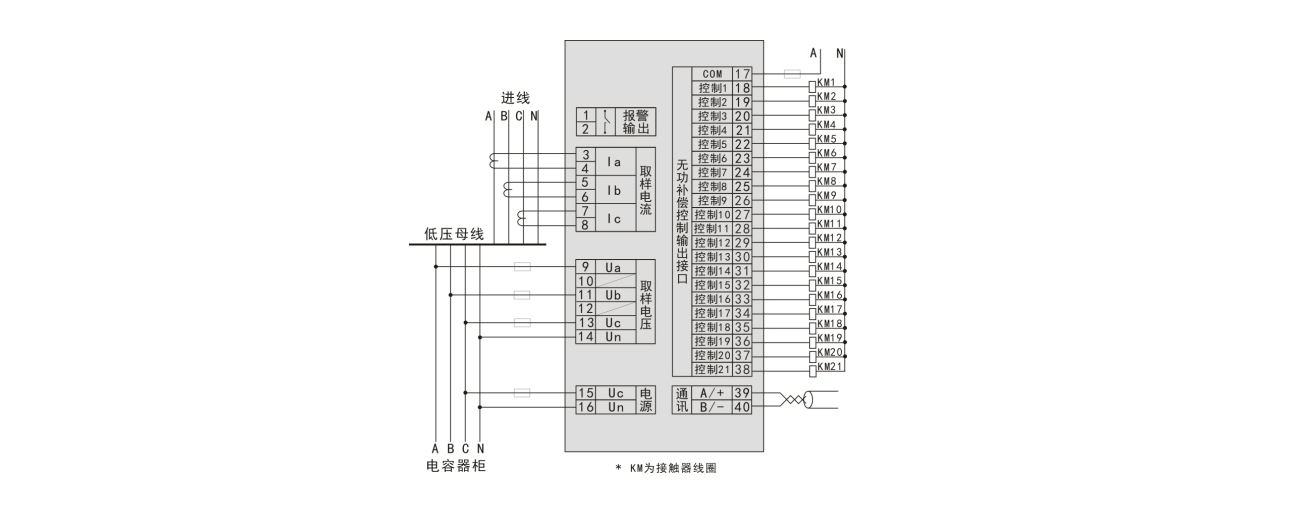

 型静态(继电器干接点输出)控制接触器方式接线图

端子说明

状态

端子说明

说     明

备   注


1、2

输出

报警输出

250V3A无源干接点

3、4、5、6、7、8

输入

取样电流

取自0 ~ 5A主进线柜电流互感器

9、11、13、14

输入

取样电压

10、12为空端子,取样电压为0.4KV三相四线系统

15、16

输入

工作电源

220VAC,50HZ,12W

17、38

输出

无功补偿控制输出接口

17号端子为本机内部继电器干接点公共端,18-38为继电器干接点输出端。

39、40

输出

RS-485通讯接口

39为A+,40为B-端子

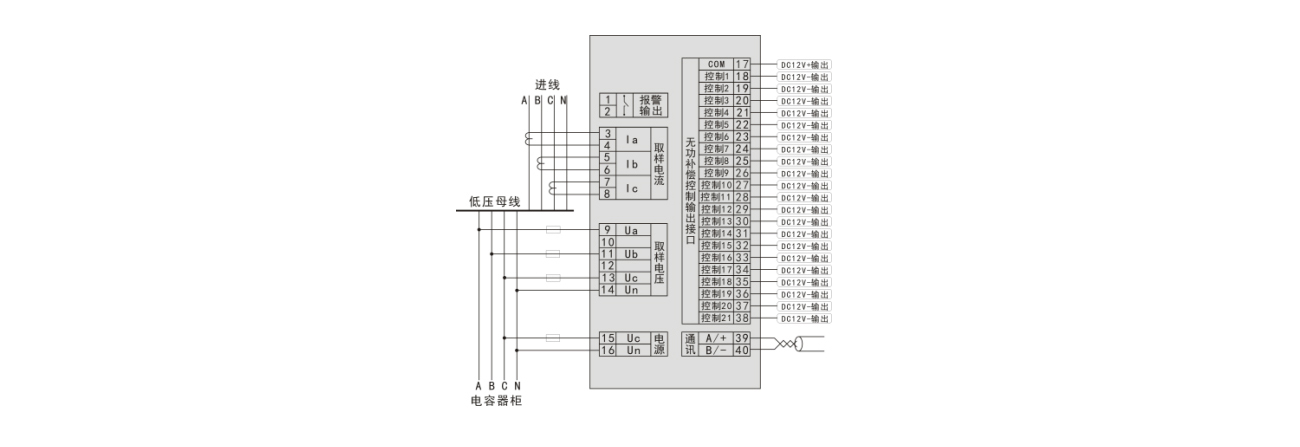

动态型(12V电平输出)控制可控硅开关或复合开关方式接线图


警  告

警  告

动态型无功补偿控制器输出接口为DC12V输出,错误的接线使用会对接口造成损坏。

无功补偿控制器输出接口,输出功率>20mA/支路时请向供应商联系解决方案,如输出过载使用,本机无功补偿输出端口内有过载保护,会导致DC12V降低,不能直接驱动需控制开关的可能。



端子说明

状态

说     明

备   注

1、2

输出

报警输出

250V5A无源干接点

3、4、5、6、7、8

输入

取样电流

取自0 ~ 5A主进线柜互感器

9、11、13、14

输入

取样电压

10、12为空端子,取样电压为0.4KV三相四线系统

15、16

输入

工作电源

220VAC,50HZ,12W

17、38

输出

无功补偿控制输出接口

17号端子为本机内部+12V公共端,18-38为输出端,为12V的负端。

39、40

输出

RS-485通讯接口

39为A+,40为B-端子

端子说明

七、显示与操作
 7.1 前面板功能介绍

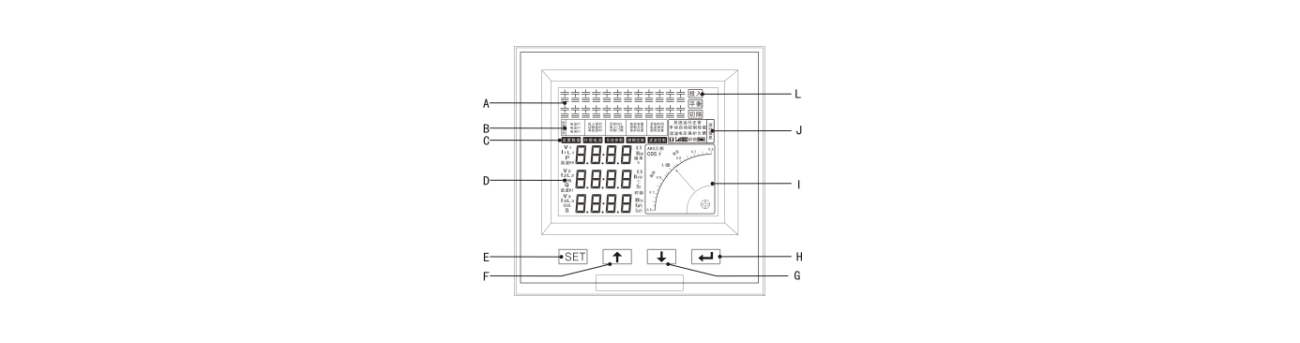

下图为“运行监视”液晶显示界面功能介绍

A区:补偿电容状态

B区:设置信息显示

C区:显示信息指示

D区:电参数显示

E区:“设置”按键

F区:“上页”、“增加”按键

G区:“下页”、“减小”按键

H区:“选择”、“确认”、“右移”按键

I区:三相/单相功率因数表

J区:运行信息显示

L区:投入、切除、平衡状态显示区

7.2异形符号说明

07.jpg7.3人机界面显示与操作
本设备人机界面通过前面板液晶显示器显示,显示测量的系统各项电测量参数、设置参数、保护参数、电容状态、运行信息等,每页界面显示及操作说明如下:
7.3.1 系统参数显示界面
本机接通电源,操作“↑”“↓”按键循环进入实时显示测量系统功率因数、电压U、电流I、频率F、有功功率P、无功功率Q、总谐波电压畸变率H、总谐波电流畸变率HI、电容投切状态、运行状态等信息


7.3.2参数设置界面

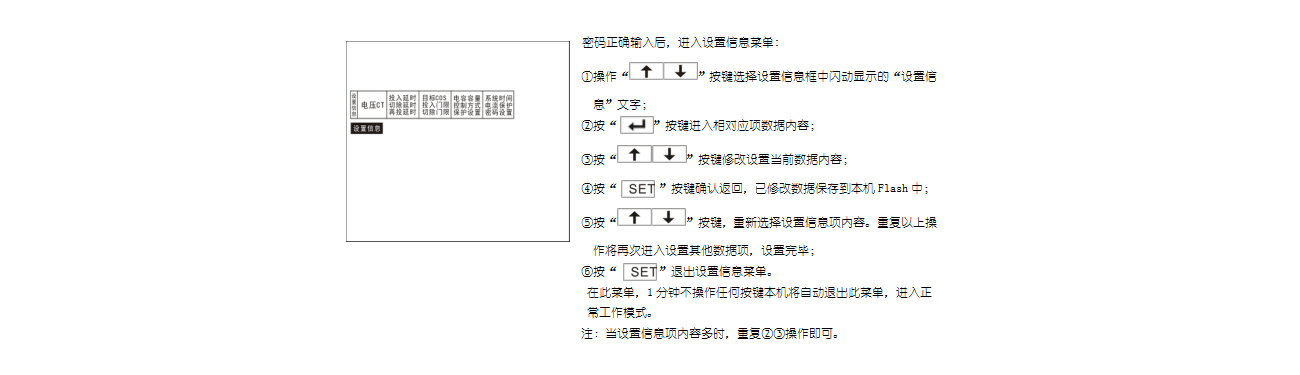

(二)参数设置操作方法

(三)设置数据内容描述:
母线CT设置:设置范围为0001 ~ 6000,设置值为母线CT取样互感器的比率值,如1000/5电流互感器设置值为200即可。6000/1电流互感器设置值为6000即可。
投入延时设置:设置范围为0.10秒 ~ 100秒,需操作人员根据用户现场负荷状态,进行选择设置。
切除延时设置:设置范围为0.1秒 ~ 100秒,需操作人员根据用户现场负荷状态,进行选择设置。
目标COS设置:设置范围容性“0.80 ~ 1.00 ~ 0.80”感性
投入门限设置:设置范围“0.5 ~ 1.5”
切除门限设置:设置范围“0.0 ~ 1.0”
电容容量设置:首先设置“ABC相”的单相组数,再设置“三相”组数,设置规则为“单相×3+三相组数”  不大于21,设置完毕,控制器将自动按以上设置自动分配,再分别设置C01 ~ C21电容容量。C01对应控制器无功补偿输出接口K1端子,C02对应控制器无功补偿输出接口K2端子,以此类推。
注:本机电容容量支持以下编码方式及模糊控制方案:
1:1:1:1……1              1:1:2:2……2
1:2:2:2……2              1:2:3:3……3
1:2:4:4……4              1:2:4:8……8
1:1:2:2:4:4:8:8           1:1:2:2……3
例如:需设置一套6分9共的330KVAR补偿系统,单相每相2级补偿,每组10KVAR,三相
为9级补偿,每组30KVAR,即可设置“ABC相”设为2,三相设为9,C01  A相设为10KVAR,
C02  A相设为10,C03  B相设为10,C04  B相设为10,C05  C相设为10,C06  C相设
为10,C07三相设为30,C08-C15三相设为30KVARC15~C21设为0,即可。
保护设置设置:U1为电压上限范围(240V-280V),U2为电压下限范围(180V-200V),HU为谐波电压,保护设置范围为(3%-100%,0%为关闭保护),HI为谐波电流,保护设置范围为(3%-100%,0%为关闭保护)。

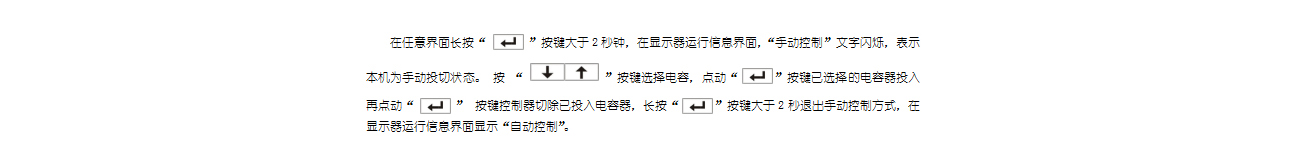

7.3.3手动投切操作
